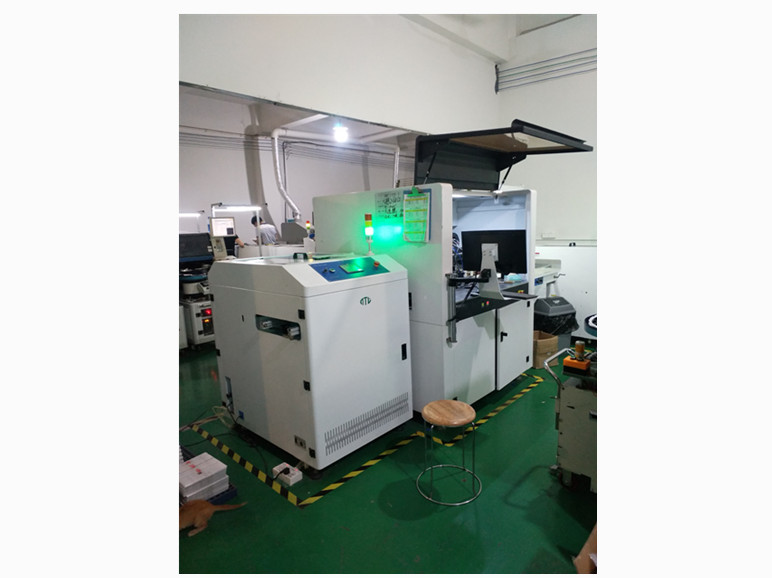

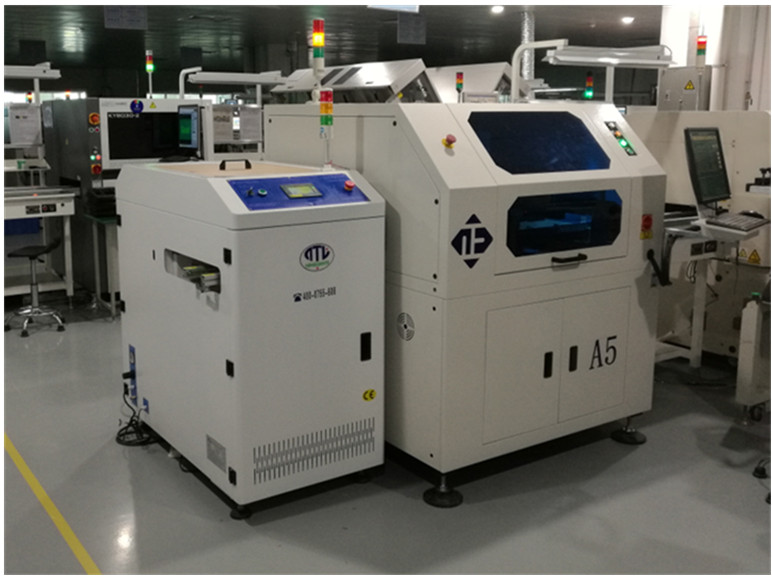

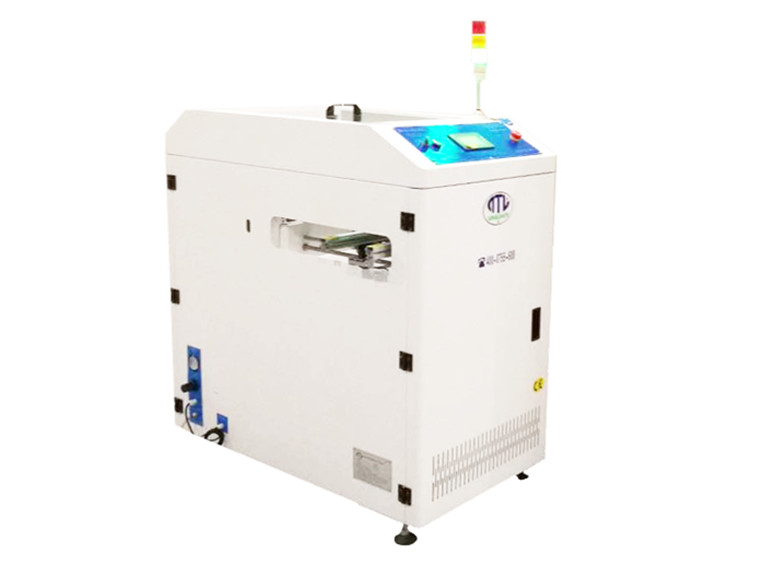

NLT-810-XP mesin hisap vakum otomatis sepenuhnya

Struktur dan Prinsip Kerja

1. Komposisi Sistem: Mesin ini terdiri dari empat sistem utama: platform pengangkat, sistem vakum - sistem pengisian, sistem drive terjemahan, dan sistem transfer trek. Struktur terintegrasi ini memungkinkan operasi board yang lancar dan efisien.

2. Proses Operasi: Proses kerja melibatkan platform pengangkatan yang memasok papan. Kemudian, sistem vakum menyedot papan, memindahkannya ke trek melalui terjemahan, mematikan ruang hampa, dan melepaskan papan. Siklus ini berulang terus menerus.

3. Fungsi Khusus: Saat menangani papan ganda, dapat dialihkan ke mode umpan melalui, mirip dengan fungsi stasiun, yang memberikan fleksibilitas dalam produksi.

Fitur Produk

1. Desain yang dapat disesuaikan: Ini dapat disesuaikan sesuai dengan ukuran PCB yang berbeda dan persyaratan pengguna tertentu, membuatnya cocok untuk berbagai aplikasi.

2. Kompatibilitas Serbaguna: Ini berlaku untuk berbagai jalur produksi SMT, DIP, atau perakitan untuk papan otomatis - pemuatan, meningkatkan efisiensi jalur produksi.

3. Komponen Kualitas Tinggi: Mesin menggunakan komponen pneumatik dari merek yang terkenal secara internasional. Ini dapat mengubah udara terkompresi langsung menjadi vakum untuk digunakan tanpa perlu mesin vakum tambahan, mengurangi kompleksitas dan biaya peralatan.

4. Sistem Kontrol Stabil: Dilengkapi dengan sistem kontrol PLC kinerja tinggi. Sistem ini memastikan operasi yang stabil dan memiliki kemampuan interferensi anti -elektromagnetik yang kuat, membuat mesin dapat diandalkan di lingkungan produksi yang berbeda.

5. Pengguna - Antarmuka Friendly: Antarmuka manusia - mesin memungkinkan pengoperasian yang mudah. Ini memungkinkan pengaturan parameter yang nyaman, seperti penundaan transportasi, penghitungan, dan debugging stroke. Selain itu, status kerja dapat dipantau melalui IO, memberikan informasi waktu nyata kepada operator.

6. Catu daya yang andal: Penggunaan catu daya switching Taiwan - Mingwei DC untuk catu daya independen ke sensor fotoelektrik dan motor stepper meningkatkan stabilitas keseluruhan peralatan, memastikan operasi yang akurat dan konsisten.

7. Struktur yang tahan lama: Rangka mesin terbuat dari Δ2mm dingin - pelat baja yang digulung melalui pemrosesan laser, stamping CNC, pengelasan busur karbon dioksida, penyemprotan plastik, dan proses perakitan halus. Konstruksi ini menghasilkan struktur yang kuat dan tahan lama.

8. Antarmuka Komunikasi Standar: Dilengkapi dengan antarmuka sinyal SMEMA standar sebagai standar, memungkinkan koneksi otomatis yang mulus dengan peralatan lain dan memfasilitasi integrasi seluruh jalur produksi.

Spesifikasi teknis
