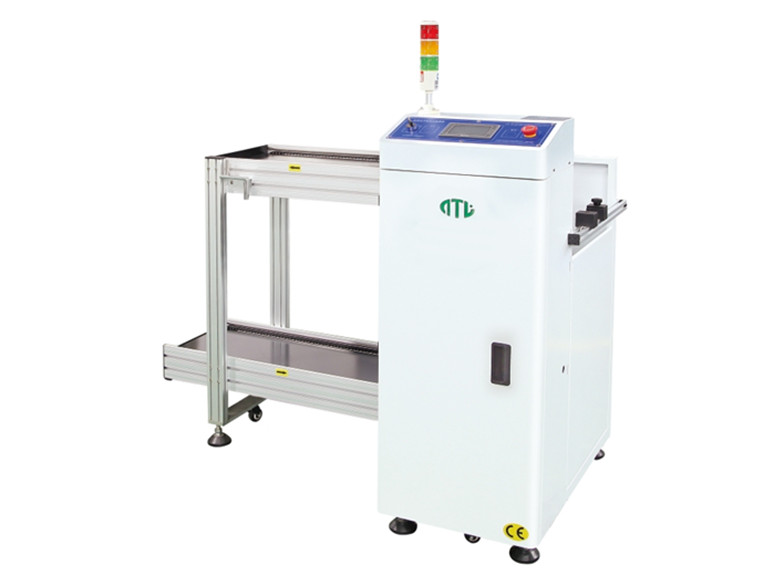

Pemuatan otomatis untuk meningkatkan efisiensi

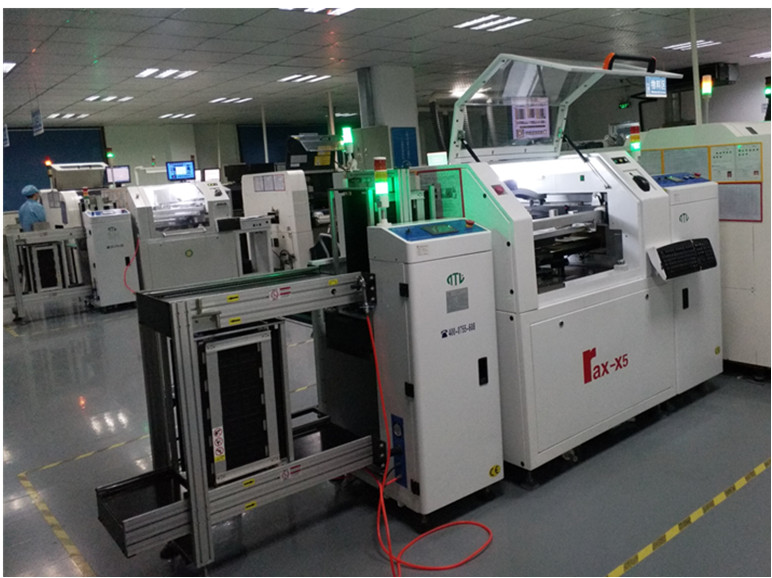

Mesin papan ini dirancang khusus untuk pemuatan otomatis di depan berbagai peralatan SMT seperti printer pasta solder otomatis, mesin pengeluaran, mesin penanda laser, dan printer inkjet. Dengan memungkinkan otomatisasi penuh dan integrasi tanpa batas dengan mesin -mesin ini, secara signifikan mengurangi kebutuhan untuk tenaga kerja manual, yang dapat menyebabkan biaya - penghematan dan peningkatan produktivitas.
Sistem kontrol intuitif
Ini dilengkapi dengan sistem kontrol layar PLC + Human -Machine Touch - layar. Pengaturan ini memungkinkan input digital yang mudah dari berbagai parameter. Apakah itu mengatur waktu dorong, menyesuaikan kecepatan mendorong stepping, atau menentukan jumlah papan yang akan diberi makan, operator dapat melakukannya dengan kenyamanan.
Kekuatan mendorong yang dapat disesuaikan
Mesin papan menawarkan opsi silinder pneumatik atau motor untuk mendorong papan. Mekanisme dorongan silinder pneumatik standar dapat menyesuaikan kekuatan dorongan, dan bagi mereka yang memiliki persyaratan khusus, opsi dorongan yang digerakkan motor tersedia setelah pra -pemesanan. Fitur gaya dorongan yang dapat disesuaikan ini dapat diatur sesuai dengan ketebalan PCB, mencegah kerusakan pada PCB karena keranjang material yang cacat.
Mekanisme Pengangkatan Kinerja Tinggi
Bagian pengangkat mesin menggunakan sekrup bola yang diimpor. Komponen ini memberikan beberapa keuntungan, termasuk operasi kecepatan tinggi, kebisingan rendah selama operasi, presisi tinggi, dan daya tahan lama, memastikan gerakan vertikal papan yang halus dan andal.
Desain Struktur Praktis

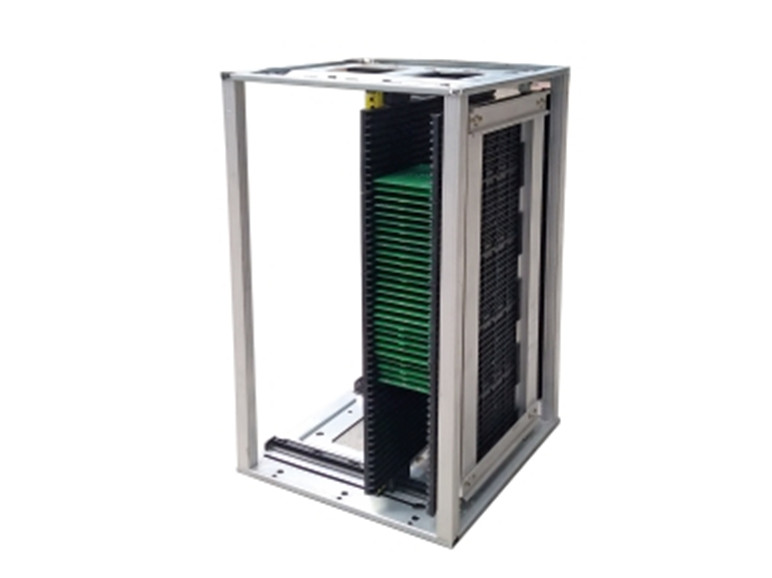

Secara struktural, mesin ini terdiri dari dua bagian utama: mekanisme pengangkatan dan jalur siaga keranjang material.
Trek siaga untuk keranjang yang masuk dapat menampung setidaknya 1 keranjang (50 papan) sesuai dengan persyaratan pelanggan, sementara trek siaga untuk keranjang kosong keluar dapat menyimpan 2 keranjang kosong. Selain itu, ada 1 keranjang di area kerja pengangkatan. Desain ini memungkinkan untuk operasi berkelanjutan untuk periode yang diperpanjang tanpa intervensi manual yang sering, memungkinkan pengumpanan papan otomatis jangka panjang ke mesin berikutnya.
| Model | NLT - 810 (Umum - Tujuan) | NLT - 810 - L | NLT - 810 - XL | NLT - 810 - XL + 1 |
|---|---|---|---|---|
| Dimensi (L × W × H, tidak termasuk ketinggian cahaya peringatan) | 1280 × 776 × 1200 (mm) | 1480 × 856 × 1200 (mm) | 1750 × 954 × 1200 (mm) | 1750 × 1024 × 1200 (mm) |
| Ukuran PCB yang berlaku | 5050 ～ L350W250 (mm) | 5050 ～ L460W330 (mm) | 5050 ～ L530W390 (mm) | 5050 ～ L530W460 (mm) |
| Arah transfer PCB | L → R atau R → L. | L → R atau R → L. | L → R atau R → L. | L → R atau R → L. |
| Tinggi transfer PCB | 900 ± 20mm | 900 ± 20mm | 900 ± 20mm | 900 ± 20mm |
| Kecepatan transfer | ＞ 10 buah/menit | ＞ 10 buah/menit | ＞ 8 buah/menit | ＞ 8 buah/menit |
| Ukuran keranjang material yang berlaku | 355320563mm | 460400563mm | 535460570mm | 535530570mm |
| Catu daya | 1P AC220V 50/60Hz, 0,25kw | 1P AC220V 50/60Hz, 0,25kw | 1P AC220V 50/60Hz, 0,35kw | 1P AC220V 50/60Hz, 0,35kw |
| Kuantitas keranjang siaga | 2 Keranjang penuh menunggu untuk dimuat di lapisan bawah + 1 keranjang kosong menunggu untuk diturunkan pada lapisan atas + 1 keranjang di area kerja pengangkatan | 2 Keranjang penuh menunggu untuk dimuat di lapisan bawah + 1 keranjang kosong menunggu untuk diturunkan pada lapisan atas + 1 keranjang di area kerja pengangkatan | 2 Keranjang penuh menunggu untuk dimuat di lapisan bawah + 1 keranjang kosong menunggu untuk diturunkan pada lapisan atas + 1 keranjang di area kerja pengangkatan | 2 Keranjang penuh menunggu untuk dimuat di lapisan bawah + 1 keranjang kosong menunggu untuk diturunkan pada lapisan atas + 1 keranjang di area kerja pengangkatan |
| Metode kontrol | Layar sentuh PLC + | Layar sentuh PLC + | Layar sentuh PLC + | Layar sentuh PLC + |
| Antarmuka komunikasi | Smema | Smema | Smema | Smema |
| Berat | Kira -kira.210kg |
