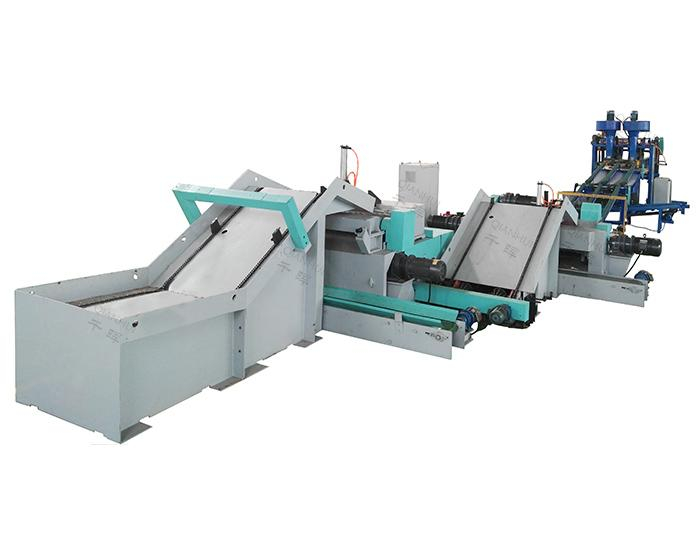

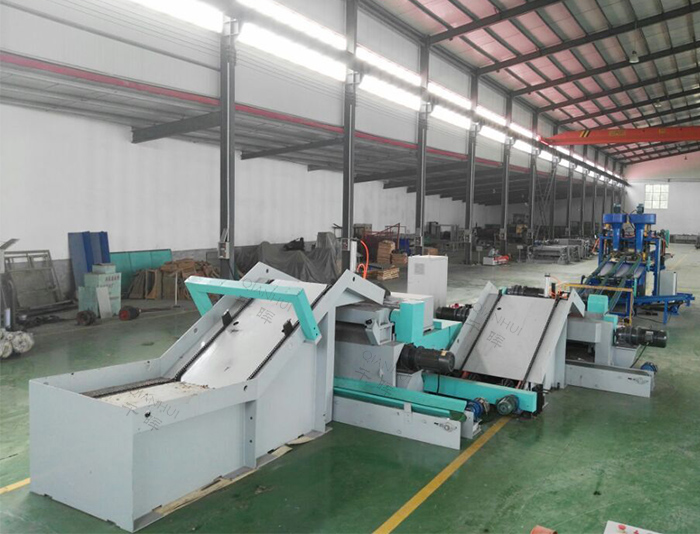

Mesin pemotong putar otomatis

1. Platform agregat

• Panjang: 6m

• Daya: Dilengkapi dengan motor 4KW (dikendalikan oleh konverter frekuensi 5.5kW) dan motor 2.2kW (dikendalikan oleh konverter frekuensi 3KW).

• Fungsi: Dilengkapi dengan perangkat pemusatan log. Bagian depan dapat menggerakkan seluruh tumpukan ke depan, dan bagian belakang memungkinkan terjemahan lapisan tunggal.

2. Rak pemuatan sekunder (dengan perangkat pemantauan diameter)

• Daya: Dua motor 1.5kW, dikendalikan oleh konverter frekuensi 2.2kW. Ada juga dua konverter frekuensi 2.2kW secara total untuk bagian ini. Rak pemuatan sekunder lainnya memiliki motor 1.5kW yang dikendalikan oleh konverter frekuensi 2.2kW.

3. Mesin pembulatan (dengan perangkat penghancur)

• Rentang pemrosesan:

• Panjang pemrosesan maksimum: 1500mm

• Diameter pemrosesan maksimum: 500mm

• Diameter pemrosesan minimum: 80mm

• Efisiensi: Ini dapat membulatkan log dalam 5 detik per potong.

• Kekuatan Motor:

• Motor Roller: Satu motor 11kW dan satu 15kW

• Motor Makan: Satu motor servo 11kw

• Motor penghancur: satu motor 22kW

• Memo motor pengangkut (4 - meter horizontal + 4 - meter ke atas): satu motor 3kw

• Sampah sampah motor: satu motor 1.1kW

• Motor Pengangkutan Log: Tiga motor 1.5kW, dikendalikan oleh konverter frekuensi 2.2kW

• Dimensi dan Berat:

• Dimensi Keseluruhan: 3300 × 2300 × 1600mm

• Total berat: 6000kg

• Kontrol: Ini memiliki panel kendali jarak jauh, drive servo 15kW, dan kabinet kontrol independen.

4. Pemotongan dan Papan Rotary - Pemotongan

• Parameter pemrosesan:

• Panjang pemrosesan maksimum: 1300mm

• Diameter pemrosesan maksimum: 400mm

• Diameter inti yang tersisa: 30mm

• Kisaran ketebalan pemotongan putar: 0,5 - 4.0mm

• Rotary Cutting Linear Speed: 40 - 80m/Min

• Fitur Struktural:

• Bahan kepala pemotong: besi cor

• Metode Pakan: Gerakan Double - Roller Forward dan Backward untuk memberi makan

• Metode penjepit pisau: penjepit pisau hidrolik

• Kekuatan Motor:

• Inner Core Menyampaikan Motor: Satu motor 0,75kW

• Motor pengangkut inti luar: satu motor 0,75kW

• Motor Roller: Dua motor 7.5kW dan satu motor 15kW

• Motor Makan: Satu motor servo sinkron 11kW

• Roller dan Board Rubber - Cutting Motor: Dua motor 1.5kW

• Motor Stasiun Hidrolik: Satu motor 5.5kW

• Dimensi dan Berat:

• Dimensi Keseluruhan: 4000 × 2400 × 1200mm

• Total berat: 7500kg

• Kontrol: Dilengkapi dengan panel kendali jarak jauh, drive servo 11kW, dan kabinet kontrol independen.

5. Gergaji Pemangkasan Log

• Spesifikasi Pemotongan:

• Panjang log gergaji: 1300mm

• Panjang log gergaji: 1270mm

• Diameter gergaji: 500mm

• Jumlah bilah gergaji: 4

• Kekuatan Motor:

• Saw Blade Drive Motor: Empat motor 11kW

• Motor Makan: Satu motor 1.5kW, dikendalikan oleh konverter frekuensi 2.2kW

• Kontrol: Ini memiliki kabinet kontrol independen.

6. Mesin penumpukan

• Spesifikasi susun:

• Ukuran penumpukan: 1270 × (600 - 900) × (1.0 - 3.6) mm

• Metode penilaian: Ini dapat mengklasifikasikan papan ke nilai A dan B, dengan papan kelas A ditumpuk dalam dua tumpukan.

• Kecepatan susun: ≤90m/mnt

• Tinggi penumpukan: 1000mm

• Metode kerja dan kekuatan motor:

• Metode kerja: Dioperasikan oleh penggemar vakum.

• Powers Fan: Dua penggemar 3KW dan dua penggemar 5.5kW, dikendalikan oleh konverter frekuensi 7.5kW.

• Menyampaikan motor: dua motor 1.5kW

• Mengangkat motor: dua motor 2.2kW

• Motor pelat penekan: Dua motor 1.5kW, dikendalikan oleh drive servo 2.2kW.

• Metode pengangkatan: rantai - pengangkatan yang didorong dengan rem, dikendalikan oleh konverter frekuensi. Ada juga dua motor 1,5kW untuk pengangkutan papan kelas primer dan satu motor 1.5kW untuk penyampaian papan kelas sekunder.

• Kontrol: Menggunakan Xinje PLC, panel kontrol jarak jauh, dan kabinet kontrol independen.
