| Spesifikasi | satuan | XK2312WT/5X | XK2314WT/5X | XK2316WT/5X | |
| Area meja kerja (lebar × panjang) | mm | 1600×2000 | 1400×1400 | Φ1600 | |
| Slot-T meja kerja (jumlah slot × lebar × jarak slot) | mm | 9×18×125 | 7×22×150 | 8-28 merata | |
| Perjalanan memanjang meja kerja | mm | 1500 | 1000 | 2000 | |
| Pukulan domba jantan | Horisontal | mm | 1350 | 1350 | 2300 |
| Vertikal | mm | 700 | 700 | 1200 | |
| Jarak antara garis tengah spindel dan permukaan meja saat ±90° | mm | 180 | 180 | 180 | |
| Tenaga motor utama | kw | 11 (terus menerus) | 11 (terus menerus) | 15 (terus menerus) | |
| Kecepatan spindel | Jangkauan | rpm | 30～2500 | ||
| Tingkat | variabel yang tak terhingga | ||||
| Spindel lancip | BT50 | ||||
| Sudut rotasi sumbu B | ±360° | ||||
| Sudut ayunan sumbu | ±100° | ||||
| Kecepatan lintasan cepat tiga arah | mm/menit | 8000 | |||
| Kecepatan umpan pemotongan tiga arah | mm/menit | X, Y, Z: 5～4000, Sumbu A: 0,003～1rpm, Sumbu B: 0,01～3rpm | |||
| Akurasi posisi | mm | ±0,010/1000 | |||
| Ulangi akurasi posisi | mm | 0.015 | |||
| Beban maksimum meja kerja | kg | 2000 | 2000 | 3000 | |
| Berat bersih lokomotif | T | 32 | 32 | 38 | |
| Dimensi keseluruhan lokomotif (panjang × lebar × tinggi) | mm | 4500×4550×4600 | 4500×4550×4600 | 5300×5100×5200 | |
Fitur Produk
1: Kontrol Simultan 5 Sumbu: Dilengkapi struktur gantry balok dan kolom tetap dengan meja putar CNC (sumbu B) dan kepala ayun (sumbu A), memungkinkan kontrol 5 sumbu secara simultan untuk operasi pemesinan yang kompleks.
2: Kekakuan dan Stabilitas Tinggi: Alat berat ini mengadopsi struktur rel pemandu persegi panjang, menawarkan kekakuan dan stabilitas luar biasa, ideal untuk pemotongan bagian kompleks berkekuatan tinggi.
3: Kemampuan Pemesinan Multifungsi: Mampu melakukan berbagai proses pemesinan seperti penggilingan, pengeboran, dan pengeboran, dengan otomatisasi tinggi dan kemampuan adaptasi proses yang luas.
4: Sistem Spindel Presisi Tinggi: Spindel dilengkapi dengan bantalan presisi yang diimpor, memberikan kekakuan dan stabilitas operasional yang sangat baik, memastikan pemesinan presisi tinggi jangka panjang.
5: Sistem Pelumasan Otomatis dan Penghapusan Chip: Dilengkapi dengan sistem pelumasan otomatis berjangka waktu dan terukur serta sistem pelepasan chip otomatis opsional, meningkatkan keandalan alat berat dan efisiensi operasional.
Aplikasi
Mesin Penggilingan Gantry CNC XK2312WT/5X 5-Axis banyak digunakan untuk pemesinan komponen kompleks berukuran kecil hingga menengah di industri seperti dirgantara, pembuatan kapal, pembuatan cetakan, dan otomotif. Desain kontrol simultan 5 sumbu membuatnya sangat cocok untuk pemesinan multi-permukaan berpresisi tinggi, yang mampu menyelesaikan beberapa proses pemesinan dalam satu pengaturan. Alat berat ini unggul dalam aplikasi pemotongan berkekuatan tinggi dan presisi tinggi, terutama di lingkungan produksi skala besar.

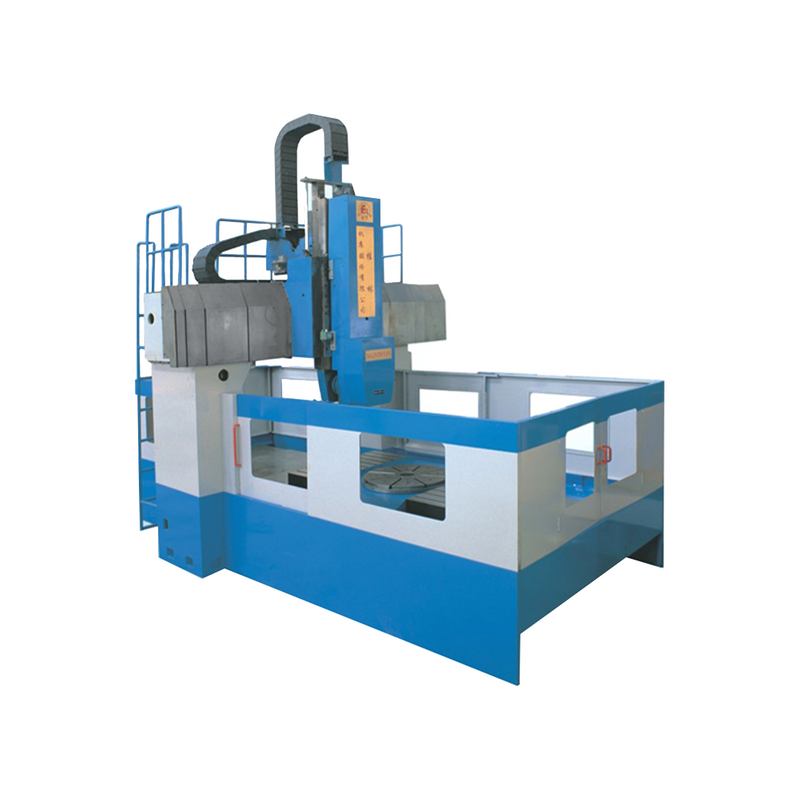

Gambar Produk
