Produk Spesifikasi
| Spesifikasi Utama | Satuan | M7163×12/L M7163×12/LCK | M7163×16/L M7163×16/LCK | M7163×20/L M7163x20/LCK | M7163x30/L M7163x30/LCK | M7163x40/L M7163x40/LCK | M7163×50/L M7163×50/LCK |
| Ukuran meja kerja (W×L) | mm | 630×1250 | 630×1600 | 630×2000 | 630×3000 | 630×4000 | 630×5000 |
| Ukuran maksimum benda kerja yang akan digiling (L×L×T) | mm | 630×1250×400 | 630×1600×400 | 630×2000×400 | 630×3000×400 | 630×4000×400 | 630×5000×400 |
| Perjalanan memanjang | mm | 300～1350 | 300～1700 | 300～2100 | 300～3100 | 300~4100 | 300～5100 |
| Tabel Kapasitas beban maks. tabel | kg | 1015 | 1500 | 1850 | 2448 | 3264 | 4080 |
| Jarak pusat spindel ke meja | mm | 200～625 | |||||
| Pukulan gerakan lateral | mm | 650 | |||||
| Ukuran roda (0.D×W×1.D) | mm | Φ450×50×φ203 | |||||
| Kecepatan roda | putaran/menit | 1460 | |||||
| Menggiling tenaga motor | kW | 11 | |||||
| Tenaga motor keseluruhan | kW | 25 | 30 | ||||
| Ketebalan benda kerja sama | mm | 300:0,005 | |||||
| Kekasaran permukaan benda kerja | m | Ra0.63 | |||||
| Dimensi keseluruhan (P×L×T) | mm | 3600×3200×2200 | 4900×3200×2200 | 5900×3200×2200 | 8900×3200×2200 | 11000×3200×2200 | 13100×3200×2200 |
| barat laut | kg | 5100 | 6000 | 7000 | 11500 | 13500 | 16500 |
Fitur Mesin
1: Tata letak struktur seluler kolom, dengan akurasi yang stabil. Pengangkatan vertikal dan gerakan horizontal kepala gerinda dan kolom mengadopsi instrumen digital (seri CK mengadopsi sistem yang dapat diprogram) untuk mengontrol penggerak sekrup bola presisi penggerak motor servo, dilengkapi dengan roda tangan elektronik tetap, dengan fungsi penggilingan manual dan otomatis.
2: Gerakan memanjang meja kerja digerakkan secara hidrolik, dan katup kontrol proporsional memiliki pengaturan kecepatan stepless, memastikan kelancaran pengoperasian. Rel pemandu memanjang dari meja kerja dan rel pemandu vertikal dari kepala gerinda ditempel dengan pita lembut polytetrafluoroethylene, yang memiliki ketahanan aus yang baik dan sensitivitas umpan yang tinggi.
3: Rel tempat tidur dan meja kerja dilumasi secara terus menerus dan otomatis, dan kolom, rel alas bergeraknya, dan sekrup bola dilumasi secara berkala melalui pengaturan program untuk mencegah kehilangan dan ketegangan oli secara efektif. Spindel kepala gerinda mengadopsi bantalan geser tirus luar kolom dalam integral dengan kekakuan struktural yang kuat, daya dukung yang besar, kualitas permukaan gerinda benda kerja yang baik, dan perawatan yang mudah.
4: Poros roda gerinda digerakkan oleh motor getaran rendah eksternal dan beroperasi dengan lancar. Stasiun hidrolik eksternal, suhu oli yang dapat dikontrol, penghematan oli dan perlindungan lingkungan, serta deformasi termal kecil pada peralatan mesin.

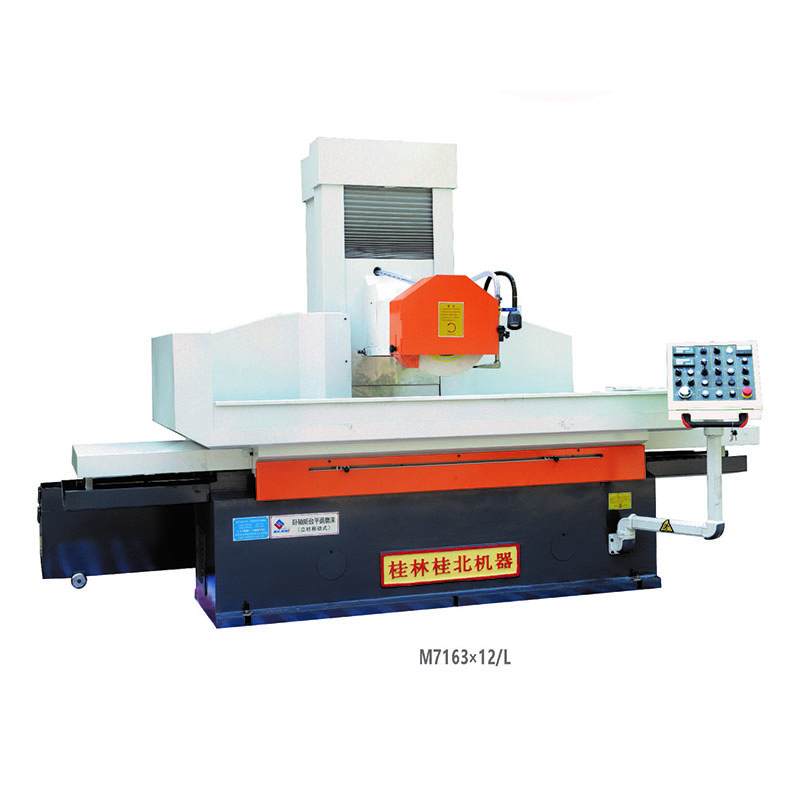

Gambar Produk
