Produk Spesifikasi
| Jenis | CNC630 | CNC850 | CNC1000 | CNC1250 |
| Spesifikasi utama | ||||
| Max.berayun di atas tempat tidur | c630 | c850 | c1000 | c1250 |
| Diameter pemesinan maksimal | c630 | sekitar tahun 850 | c1000 | c1250 |
| Max.berayun di atas gerbong | c430 | c630 | sekitar tahun 850 | c1000 |
| Panjang maksimum benda kerja | 1000/1500/2000/3000/4000/5000 | |||
| Berat maksimal benda kerja | 2000 | 4000 | ||
| Poros | ||||
| Hidung spindel | ISO A2-11 | ISO A2-11 | ISO A2-15 | ISO A2-15 |
| Diameter spindel di bantalan depan | c160 | sekitar 160 | c200 | c200 |
| Lubang spindel | c95 | c95 | sekitar 120 | c120 |
| Kecepatan maksimum spindel | 2000 | 1500 | 1200 | 1200 |
| Kekuatan motor servo spindel | 26.5 | 38 | 45 | 45 |
| Chuckdiameter (hydraulicchuck adalah opsional) | 15 | 18 | 20 | 20 |
| stok belakang | Tailstock hidraulik yang dapat diprogram bersifat opsional | |||
| Diameter tailstock | c180 | sekitar 180 | c200 | c200 |
| Perjalanan tailstock | 160 | 160 | 200 | 200 |
| Kemiringan tailstock | MT6 | MT6 | MT6 | MT6 |
| satuan penggerak | ||||
| Perjalanan sumbu X | 315 | 425 | 500 | 625 |
| Perjalanan sumbu Z | 1050/1550/2100/3100/4100/5100 | |||
| Lintasan cepat sumbu X | 10 (rel keras)/20 (rel linier) | |||
| Lintasan cepat sumbu Z | 8 (rel keras)/15 (rel linier) | |||
| Kecepatan umpan Xaxis | 0,001-4000 | |||
| Tingkat umpan Zaxis | 0,001-4000 | |||
| Menara horizontal NC | Menara daya servo bersifat opsional | |||
| Posisi alat | 12/8 | 12/8 | 12/8 | 12/8 |
| Bagian betis perkakas | 25X25 | 32X32 | 40X40 | 40X40 |
| Diameter batang bor | c32 | c40 | c50 | sekitar 50 |
| Memilih alat pada jarak terdekat | Ya | |||
| Konfigurasi sistem | ||||
| sistem CNC | SIEMENS 828D/ FANUC O I-TF | |||
| Motor servo untuk Xaxis | 27Nm | 38Nm | ||
| Motor servo untuk sumbu Z | 27Nm | 38Nm | ||
| Unit pendeteksi | Opsional | |||
| Skala kisi | Opsional | |||
| Pembuat enkode | Opsional | |||
| Pengaturan alat | Opsional | |||
Mesin Fitur
1: Bahan tempat tidur terbuat dari HT300 berkekuatan tinggi dan pengecoran integral 45 derajat, dan tempat tidur sedang dalam proses perlakuan panas anil sekunder, memiliki karakteristik presisi tinggi dan stabilitas tinggi. Dapat dilengkapi dengan cara pemandu linier, kumpulan cara pemandu baja, atau cara pemandu pendinginan sesuai dengan kebutuhan pengguna.
2: Menggunakan bantalan khusus presisi tinggi untuk spindel, perlengkapan yang masuk akal dan desain bentang, membuat kinerja kekakuan tinggi dan presisi tinggi, dan nyaman untuk mengonfigurasi fungsi sumbu C, bekerja sama dengan pos perkakas listrik untuk mewujudkan fungsi penggilingan dan pembubutan sesuai kebutuhan, dan dapat mengonfigurasi chuck tenaga hidrolik, chuck self-centering 3 rahang.

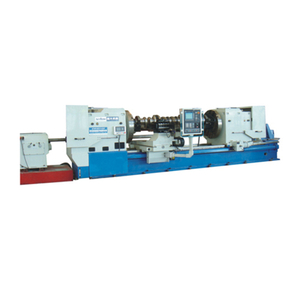

Gambar Produk
