HH Series Moving Table Ganda Alat Mesin Senyawa Horizontal

HH Series Moving Table Ganda Alat Mesin Senyawa Horizontal

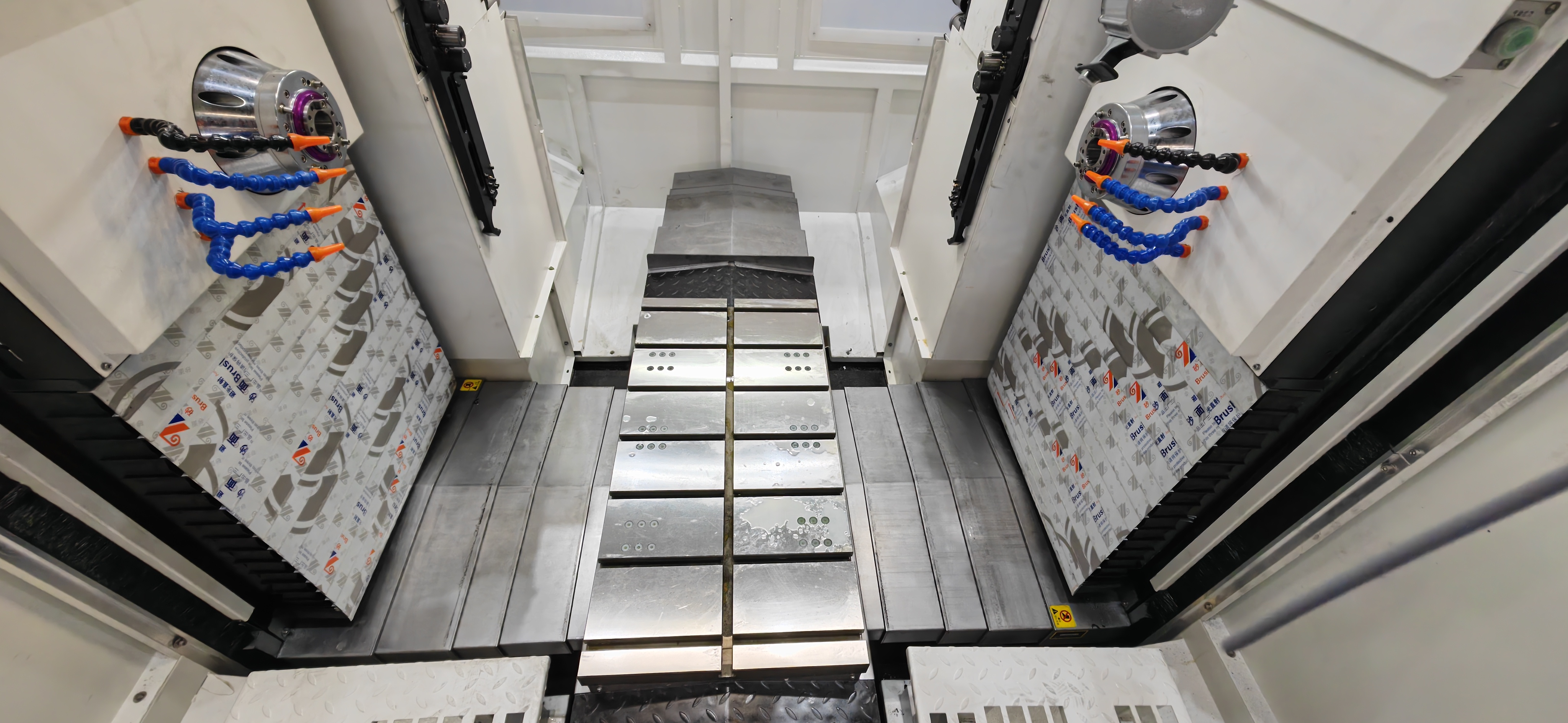

Mesin ini adalah struktur pemesinan horizontal tipe kolom dinamis. Sumbu-Z kiri dan kanan dan sumbu y bergerak secara mandiri. Meja kerja sumbu X bergerak secara independen di tengah. Dua sumbu horizontal berbagi satu meja kerja. Ini cocok untuk pemesinan simetris dari bagian -bagian berat dan bagian -bagian dengan persyaratan koaksialitas yang tinggi.

SKU:
Status ketersediaan:

Kuantitas:



Menanyakan Tambahkan ke Keranjang

Deskripsi produk

Mesin senyawa horizontal & multiaxial seri HH adalah alat mesin CNC presisi tinggi dan presisi tinggi yang dirancang untuk pemrosesan komponen kompleks yang efisien. Ini fitur struktur horizontal head-head kolom bergerak, di mana sumbu-z kiri dan kanan dan sumbu y bergerak secara mandiri, dan muatan kerja sumbu x bergerak secara terpisah di tengah. Dilengkapi dengan spindel horizontal ganda yang berbagi satu meja kerja, desain ini memastikan efisiensi dan stabilitas yang tinggi. Mesin ini sangat cocok untuk pemesinan simetris komponen besar dan berat dan benda kerja dengan persyaratan koaksialitas yang tinggi. Ini banyak digunakan dalam kedirgantaraan, manufaktur otomotif, dan industri peralatan energi untuk memenuhi permintaan pemrosesan presisi tinggi.

Barang	HH500	HH630	HH800	HH1000
Meja kerja
Ukuran worktable (mm)	1000 × 500	1200 × 800	1400 × 900	1700 × 1000
Kapasitas beban maksimum (kg)	800	1500	2500	4000
Bepergian
Perjalanan X-Axis (MM)	1000	1100	1300	1600
Perjalanan Y1/Y2-Axis (MM)	550	750	900	1000
Perjalanan Z1/Z2-Axis (MM)	500	900	1000	1000
Kecepatan Traverse Cepat (M/Min)	24/24/24	24/12/24	24/12/24	24/12/24
Cutting Feed Speed (mm/mnt)	1 ~ 10000	1 ~ 10000	1 ~ 10000	1 ~ 10000
Poros
Hidung spindle ke jarak worktable (mm)	150 ~ 700	150 ~ 900	200 ~ 1200	250 ~ 1250
Spindle Center to Worktable Center Distance (MM)	150 ~ 650	200 ~ 1100	350 ~ 1250	350 ~ 1350
Jarak antara dua spindle (mm)	300 ~ 1300	400 ~ 2200	700 ~ 2700	700 ~ 2700
Kecepatan spindel (r/mnt)	8000	6000	6000	6000
Spindle Taper	BT40	BT50	BT50	BT50
Daya motor spindle (KW)	11	18.5	22	22
Spesifikasi spindel	BT40-150 ~ 8000	BT50-190 ~ 6000	BT50-190 ~ 6000	BT50-190 ~ 6000
Mode drive spindle	Drive sabuk	Drive sabuk	Drive sabuk	Drive sabuk
Presisi
Akurasi penentuan posisi (mm)	0.012	0.012	0.012	0.012
Akurasi Penentuan posisi berulang (mm)	0.008	0.008	0.008	0.008
Sistem alat
Kapasitas Majalah Alat	2 × 24t	2 × 24t	2 × 24t	2 × 24t
Mode Perubahan Alat	Jenis Lengan Alat	Jenis Lengan Alat	Jenis Lengan Alat	Jenis Lengan Alat
Mode pemilihan alat	Acak	Acak	Acak	Acak
Berat alat maksimum (kg)	8	15	15	15
Panjang alat maksimum (mm)	300	350	350	350
Diameter alat maksimum (tidak ada alat yang berdekatan) (mm)	Ø75/120	Ø110/200	Ø110/200	Ø110/200
Alat lancip	BT40	BT50	BT50	BT50
Sistem & Motor Kontrol
Sistem CNC	Fanuc oi mate1	Fanuc oi mate1	Fanuc oi mate1	Fanuc oi mate1
Y1/Y2-Axis Servo Motor (KW)	3.0/3.0	3.0/3.0	3.0/3.0	3.0/3.0
Motor Servo Sumbu X (KW)	3.0	3.0	3.0	3.0
Z1/Z2-Axis Servo Motor (KW)	3.0/3.0	3.0/3.0	3.0/3.0	3.0/3.0
Sistem Penghapusan Chip
Tata letak mesin	Spindel ganda	Spindel ganda	Spindel ganda	Spindel ganda
Jenis Konveyor Chip	Pelat rantai	Pelat rantai	Pelat rantai	Pelat rantai
Kapasitas Tangki Pendingin (L)	400	400	800	800
Yang lain
Persyaratan Tekanan Udara (MPA)	0.5	0.5	0.6	0.6
Total Power (KVA)	45	52	70	70
Berat mesin (kg)	12000	20000	27000	30000
Dimensi mesin (L × W × H) (mm)	4200 × 2550	7880 × 6750	8100 × 6800	9600 × 6900
Foundation Depth (MM)	3100	3500	3800	3900
